BMD16N (versie 1,2)

De BMD16N is een sterk verbeterde terugmelddecoder voor de S88-bus. Er is ook een versie van de BMD16N met geïntegreerde stroomdetectie: de BMD16N-SD. Beide decoders zijn een doorontwikkeling van de succesvolle BMD16-SD. Net als deze decoder maakt de BMD16N gebruik van RJ45-aansluitingen en netwerkkabels voor de S88-bus. De aansluitingen van de BMD16N zijn echter gebaseerd op de s88-N norm. De BMD16N kan dan ook zonder probleem worden gecombineerd met andere s88-N decoders en apparatuur. De printplaat is ontwikkeld in samenwerking met een van de initiatiefnemers van de s88-N norm, Wolfgang Kufer. Op zijn website vind je meer informatie over s88-N. Of kijk even op s88-N.eu.

De voordelen van de BMD16N

De BMD16N heeft nog een aantal voordelen boven veel andere S88-decoders. Als je meerdere BMD16Ns en BMD16N-SDs direct naast elkaar monteert, kun je de decoders met een simpele printconnector (of draadbruggen) verbinden. Je hebt dan tussen de decoders geen kabels nodig. Dat scheelt ruimte en geld. Bovendien is de BMD16N voorzien van een verbeterde resetschakeling. Zo is er nóg minder kans op storingen en valse bezetmeldingen.

De BMD16N heeft 16 contacten die reageren als je ze met de massa van je baan verbindt. Dat is het geval als je gebruikmaakt van massadetectie op een 3-rail modelbaan als vorm van bezetmelding. Maar ook als je liever reedcontacten of schakelrails gebruikt. De BMD16N komt eveneens goed van pas als je een seintableau hebt waarmee je een computer of wisselstraatautomaat wilt aansturen. De knoppen worden verbonden met de BMD16N en via de S88-bus worden de handelingen doorgegeven aan het systeem.

Het grote voordeel van de BMD16N is dat we gebruikmaken van standaard netwerkkabels voor de S88-bus. De netwerkkabels zijn een stuk goedkoper dan de standaard S88-kabels en veel minder gevoelig voor storingen. Via de s88-N adapter kun je de kabel direct op je centrale aansluiten of oudere decoders geschikt maken voor s88-N. De BMD16N is volledig compatible met andere decoders en digitale apparaten die het s88-N logo dragen.

De BMD16N bouwen

De BMD16N is een zelfbouwproject. De professionele printplaten worden geproduceerd in een van de beste fabrieken in Europa. Je kunt ze bestellen via het bestelformulier. In de tabel staan de bestelnummers voor Conrad. Alternatieven zijn Reichelt, Farnell en eBay. Bij de printplaat krijg je een uitgebreide handleiding waarin precies wordt beschreven hoe je de decoder in elkaar moet zetten.

Onderdelen
Aantal Omschrijving Conrad Reichelt
1 weerstand 330 Ohm* 1089141 1/4W 330
17 weerstand 10 kilo Ohm 1089243 (100 stuks) 1/4W 10K
2 weerstand 100 kilo Ohm 1089171 1/4W 100K
1 weerstand 220 kilo Ohm 1089175 1/4W 220K
4 weerstandsnetw. 4 x 100 kilo Ohm 416053 SIL 5-4 100K
16 condensator 10nF 453323 KERKO 10N
1 condensator 100nF 453358 KERKO 100N
1 LED 3 mm* 184713 LED 3MM GN
1 transistor BC517 (of BCX38C)** 563341 BC 517
6 16 pins IC-voetje*** 189529 GS 16
4 IC 4044 172871 MOS 4044
2 IC 4014 172707 MOS 4014
6 aansluitklem 3-polig 731891 AKL 101-03
1 connectorstrip 741119 SL 1X36G 2,54
2 RJ45 westernstekker 716148 MEBP 8-8S

* Optionele power LED.
** BCX38C heeft een omgekeerde pin-out en moet andersom gemonteerd worden.
*** Alleen nodig als je de IC’s in voetjes wilt monteren (aanbevolen).



Aansluiten op S88 en s88-N

De terugmelddecoders worden als een ketting aangesloten op de centrale. Dankzij de netwerkkabels is dat een fluitje van een cent. De volgorde van de decoders bepaalt de nummering van de contacten. De eerste decoder heeft contacten 1 t/m 16, de tweede 17 t/m 32, etc. Je mag maximaal 31 decoders van 16 contacten op de S88-bus aansluiten.

Contacten aansluiten

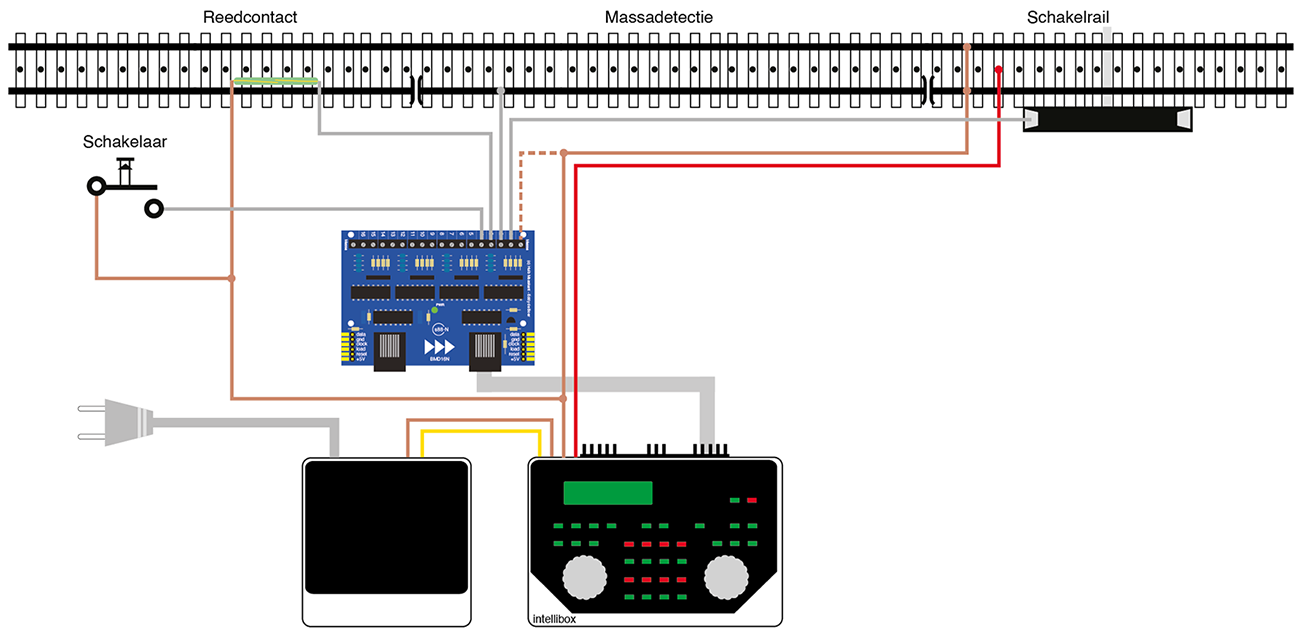

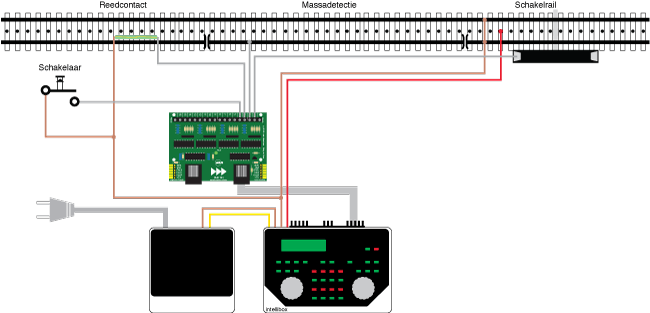

Als je een 3-rail modelbaan hebt, zul je de BMD16N voornamelijk gebruiken voor het detecteren van treinen via massadetectie. Dat is veruit de makkelijkste en meest betrouwbare manier van bezetmelding. Je kunt ook met reedcontacten of schakelrails werken. Zij hebben echter het nadeel dat ze minder betrouwbaar zijn en niet permanent een signaal afgeven. Je kunt er dus niet een verloren wagentje mee detecteren. Verder kun je schakelaars op de BMD16N aansluiten, bijvoorbeeld voor een seintableau of een noodstopknop.

De BMD16N en LocoNet

De BMD16N is geen LocoNet decoder en kan niet direct op LocoNet worden aangesloten. Met de LocoNet-S88-Adapter van Uhlenbrock (cat. nr. 63880) kan dat wel. De bezetmeldingen worden zo via LocoNet aan de centrale en de computer doorgegeven. Op elke Adapter kun je tot 31 BMD16N of BMD16N-SD decoders aansluiten. Je kunt meerdere Adapters tegelijk gebruiken; het aantal decoders is daarmee praktisch onbegrensd. Je verbindt de decoder met de Adapter via een standaard S88-kabel of via een s88-N verloopje en een netwerkkabel. Helaas is de adapter op het moment niet (meer) in productie, maar de s88LN van Rosoft is een goed alternatief.

Testen

De BMD16N is gemakkelijk te testen met een draadje. Sluit de decoder op de S88-bus van de centrale aan en roep het menu op dat de stand van de terugmelddecoders weergeeft. Sluit de railmassa aan op de massa van de decoder. Verbind de uitgangen stuk voor stuk met de railmassa. Bij elke uitgang moet je een bezetmelding zien.

bestel de printplaat →

2008, 2012



II-Z

Voordelen BMD16N

Sterk verbeterde terugmelddecoder met 16 contacten voor de S88-bus

Geschikt voor alle modelbanen schaal II tot Z

Compatible met o.a. Märklin Digital, Uhlenbrock Intellibox, ESU ECoS, MR direct en LDT HSI-88

Compatible met de s88-N standaard en andere s88-N apparatuur

S88-bus aansluiten via standaard S88-kabels of betrouwbare netwerkkabels

Volgende decoders direct zijdelings aansluitbaar zonder kabels

Nog minder kans op storingen door verbeterd resetcircuit

Voorzien van stevige schroefcontacten

Makkelijk te bouwen voor iedereen met enige soldeerervaring

Uitgebreide handleiding met stap voor stap bouwplan

Reeds enkele duizenden exemplaren in gebruik in binnen- en buitenland

Download

Download de handleiding van de BMD16N als PDF.

BMD16N.nl.pdf (925 kb)
