BMD16N-SD (versie 1,2)

De BMD16N-SD is een doorontwikkeling van de BMD16-SD. De BMD16N-SD is net als zijn voorganger een geïntegreerde terugmelddecoder met 16 contacten voor de S88-bus. En net als de BMD16-SD maakt de BMD16N-SD gebuik van netwerkkabels om de S88-bus aan te sluiten. De BMD16N-SD is echter evenals de BMD16N volledig compatible met de s88-N standaard. De printplaat is ontwikkeld in samenwerking met Wolfgang Kufer, een van de initiatiefnemers van s88-N. Op zijn website vind je meer informatie over s88-N. Of kijk even op s88-N.eu.

De BMD16N-SD heeft ingebouwde stroomdetectie en is volledig compatible met de S88-bus. Daarmee is hij bijzonder geschikt voor het verzorgen van bezetmelding bij 2-rail modelbanen. De BMD16N-SD kan worden gebruikt bij o.a. Märklin Digital, de Uhlenbrock Intellibox, de ESU ECoS en de LDT HSI-88. Dankzij de standaard s88-N aansluitingen kan de decoder moeiteloos worden gecombineerd met andere apparatuur met het s88-N logo.

De voordelen van de BMD16N-SD

De BMD16N-SD heeft een aantal sterke voordelen. De decoder heeft 16 contacten met een eigen ingang en uitgang. Dat is twee maal zoveel als de meeste andere decoders. Bovendien zijn de contacten volstrekt onafhankelijk van elkaar. De BMD16N-SD wordt aangesloten met standaard S88-kabels of Cat-5 netwerkkabels. De netwerkkabels zijn veel goedkoper en beter bestand tegen storingen. Je kunt zonder probleem kabels van vijf meter of meer gebruiken.

Als je meerdere BMD16N-SDs en/of BMD16Ns direct naast elkaar monteert, kun je de decoders met een simpele printconnector (of draadbruggen) verbinden. Je hebt dan tussen de decoders geen kabels nodig. Dat scheelt ruimte en geld. Bovendien is de BMD16N-SD voorzien van een verbeterde resetschakeling. Zo is er nóg minder kans op storingen en valse bezetmeldingen.

Verder kun je zelf bepalen hoe je de contacten wilt combineren: als twee groepen van 8, als 16 losse contacten of elke combinatie daarvan. Tenslotte kun je de print naar keuze voorzien van voordelige connectorstrips of stevige schroefconnectoren (alleen als je de contacten gebruikt in twee groepen van 8).

Bouwen

De BMD16N-SD is een bouwpakket. De printplaten zijn van professionele kwaliteit. Je kunt ze direct bij mij bestellen via het bestelformulier. In de tabel staan de bestelnummers voor Conrad. Alternatieven zijn Reichelt, Farnell en eBay. Zo is het mogelijk om de BMD16N-SD goedkoop te houden. Voor ongeveer € 45,- (exclusief verzendkosten) heb je alles in huis om de decoder te bouwen. Dat is bijna de helft goedkoper dan de decoders van de grote merken! Om extra geld te besparen kun je de IC-voetjes weglaten en de IC's direct in de print solderen.

Onderdelen
Aantal Omschrijving Conrad Reichelt
16 weerstand 47 Ohm 1584374 1/4W 47
1 weerstand 330 Ohm* 1417730 1/4W 330
17 weerstand 10 kilo Ohm 1417697 1/4W 10K
2 weerstand 100 kilo Ohm 1417735 1/4W 100K
1 weerstand 220 kilo Ohm 1417665 1/4W 220K
16 gelijkrichter B80C (rond) 501441 B80C2000RUND
1 LED 3 mm* 184713 LED 3MM GN
1 condensator 100nF 453358 KERKO 100N
1 transistor BC517 (of BCX38C) -- BC 517
10 16 pins IC-voetje** 189529 GS 16
4 ILQ620/PC844/LTV844 153612 LTV 844
4 IC 4044 -- MOS 4044
2 IC 4014 -- MOS 4014
6 aansluitklem 3-polig*** 731891 AKL 101-03
2 connectorstrip**** 741119 SL 1X36G 2,54
2 RJ45 westernstekker 716148 MEBP 8-8S

* Optionele power LED.
** Alleen nodig als je de IC’s in voetjes wilt monteren (aanbevolen).
*** Je kunt alleen voor schroefaansluitingen kiezen als je de contacten wilt aansluiten in twee groepen van 8 contacten.
**** Als je de rails wilt aansluiten via connectorstrips, heb je twee exemplaren nodig, anders volstaat één exemplaar voor de aansluiting van de S88-bus.

Check voor de onderdelen ook dit overzicht.

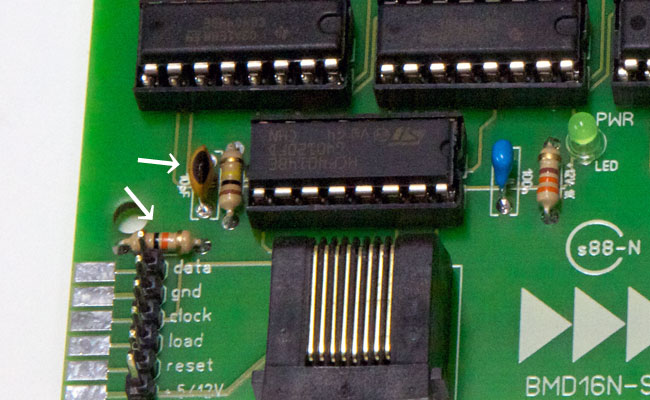

Let op met de BCX38C! Dit alternatief voor de BC517 moet andersom worden gemonteerd!

Je hoeft geen soldeerwonder te zijn om de BMD16N-SD in elkaar te zetten, maar enige ervaring is wel vereist. De handleiding bij de printplaat helpt je stap voor stap op weg bij de montage. De gebruikte gelijkrichters zijn geschikt voor elke modelbaan in schaal H0 of kleiner. Ook in schaal 0 is de BMD16N-SD prima bruikbaar, tenzij je echt met grote stroomvreters rijdt. Eventueel zou je de gelijkrichters kunnen vervangen door zwaardere exemplaren; deze zijn doorgaans een stuk groter en passen niet zondermeer op de printplaat.

Printplaten solderen

Bekijk het PRUTSVLOG over het solderen van printplaten als je er weinig ervaring mee hebt.

Aansluiten op S88 en s88-N

De terugmelddecoders worden als een ketting aangesloten op de centrale. Dankzij de netwerkkabels is dat een fluitje van een cent. De volgorde van de decoders bepaalt de nummering van de contacten. De eerste decoder heeft contacten 1 t/m 16, de tweede 17 t/m 32, etc. De BMD16N-SD kan probleemloos worden gecombineerd met andere merken decoders. Je mag maximaal 31 decoders van 16 contacten op de S88-bus aansluiten.

De rails aansluiten

De BMD16N-SD wordt opgenomen in de rode draad die van de centrale of booster naar de rails loopt. De draad gaat van de centrale of booster naar de decoder en van de decoder naar de rechter spoorstaaf. De linker spoorstaaf wordt direct aangesloten op de bruine draad van de centrale. Per bezetmelder gebruik je een ander contact. Desgewenst kun je elk contact op een andere stroomkring aansluiten.

Secties zonder detectie

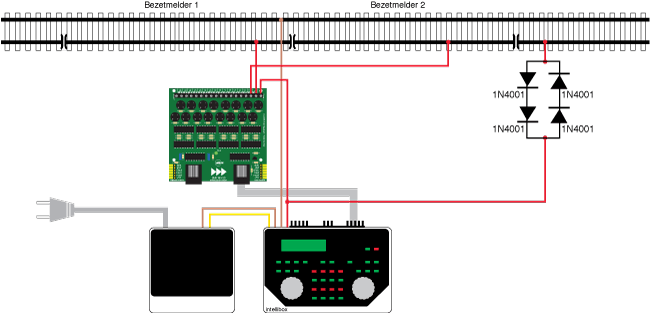

Secties zonder detectie worden aangesloten via vier dioden. Als je het echt netjes wilt doen, kun je in plaats van de dioden ook het aparte reductieprintje gebruiken. De gelijkrichter op het reductieprintje zorgt voor hetzelfde kleine spanningsverschil dat de BMD16N-SD gebruikt om de treinen te detecteren. De onderdelen zijn: gelijkrichter B80C1500 (501441) en schroefklem 2-polig (729949). Zo wordt een trein op de overgang tussen een sectie met en een sectie zonder detectie direct goed gedetecteerd. Dit geldt overigens niet alleen voor de BMD16N-SD, maar voor alle decoders die gebruikmaken van stroomdetectie.

Keerlussen en dergelijke

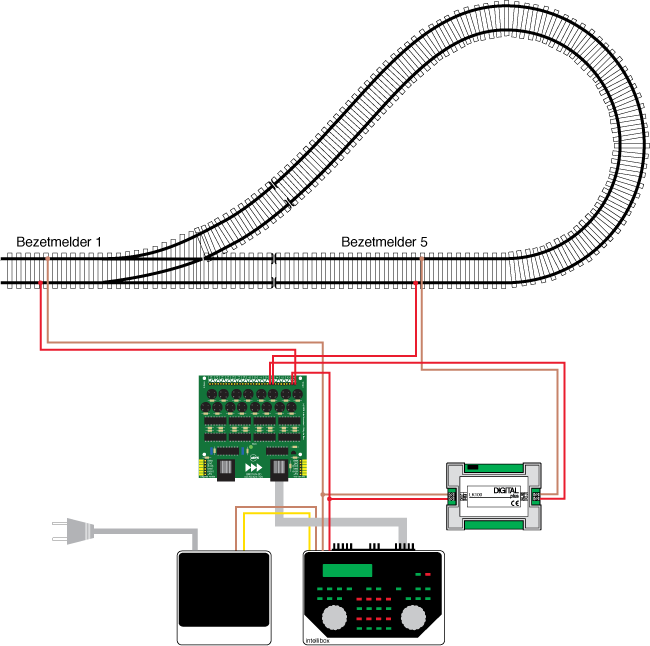

De mogelijkheid om elk contact op een andere stroomkring aan te sluiten komt mooi van pas bij bijvoorbeeld een keerlus. De keerlusmodule moet tussen de centrale en de terugmelddecoder komen. De module gebruikt namelijk ook stroom en als je hem tussen de rails en de terugmelddecoder zet, zal het contact altijd bezet zijn. De ingangen van de contacten die in de keerlus liggen (dat mogen er zoveel zijn als je maar wilt) sluit je apart aan op de keerlusmodule. De uitgangen van de contacten verbind je met de rails.

Märklin C en M rails

In principe kun je bij Märklin het beste een BMD16N met massadetectie gebruiken. Echter, bij C-rail kan het lastig zijn om de rails ten opzichte van elkaar te isoleren en bij de oude M-rails kun je het helemaal vergeten. In dat geval kun je ook prima kiezen voor stroomdetectie en een BMD16N-SD gebruiken. In plaats van in de rechter rail, maak je nu onderbrekingen in de middenrail. Maar let op: alleen locs en wagens met een sleper - stroomverbuikers dus - worden gedetecteerd.

De BMD16N-SD en LocoNet

De BMD16N-SD is geen LocoNet decoder en kan niet direct op LocoNet worden aangesloten. Met de LocoNet-S88-Adapter van Uhlenbrock (cat. nr. 63880) kan dat wel. De bezetmeldingen worden zo via LocoNet aan de centrale en de computer doorgegeven. Op elke adapter kun je tot 31 BMD16N of BMD16N-SD decoders aansluiten. Je kunt meerdere adapters tegelijk gebruiken; het aantal decoders is daarmee praktisch onbegrensd. Je verbindt de decoder met de adapter via een standaard S88-kabel of via een s88-N verloopje en een netwerkkabel. Helaas is de adapter op het moment niet (meer) in productie, maar de s88LN van Rosoft is een goed alternatief.

Testen

De BMD16N-SD is gemakkelijk te testen met een paar draadjes en een lampje. Sluit de decoder op de S88-bus van de centrale aan en roep het menu op dat de stand van de terugmelddecoders weergeeft. Sluit de railvoeding aan op de ingangen van de decoder. Verbind de uitgangen stuk voor stuk via een lampje met de railmassa. Bij elke uitgang moet het lampje gaan branden en tegelijk moet je een bezetmelding voor die uitgang zien.

bestel de printplaat →

2008, 2012, 2014



H0-Z

Voordelen BMD16N-SD

Geïntegreerde terugmelddecoder met 16 contacten met stroomdetectie voor de S88-bus

Geschikt voor alle 2-rail modelbanen schaal 0 tot Z

Ook perfect voor Märklin C en M rails

Compatible met o.a. Märklin Digital, Uhlenbrock Intellibox, ESU ECoS, MR direct en LDT HSI-88

Compatible met de s88-N standaard en andere s88-N apparatuur

S88-bus aansluiten via standaard S88-kabels of betrouwbare netwerkkabels

Volgende decoders direct zijdelings aansluitbaar zonder kabels

Nog minder kans op storingen door verbeterd resetcircuit

Railcontacten naar keuze in te delen in 2 groepen van 8, 16 onafhankelijke contacten en elke combinatie daarvan

Naar keuze met stevige schroefcontacten of voordelige contactstrippen

Makkelijk te bouwen voor iedereen met enige soldeerervaring

Uitgebreide handleiding met stap voor stap bouwplan

Reeds enkele duizenden exemplaren in gebruik in binnen- en buitenland

Download

Download de handleiding van de BMD16N-SD als PDF.

BMD16N-SD.nl.pdf (1,1 mb)
